设计工具窗口

打开窗口设计器

点击主窗口工具栏上的“窗口设计器”图标按钮，即可打开窗口设计器。

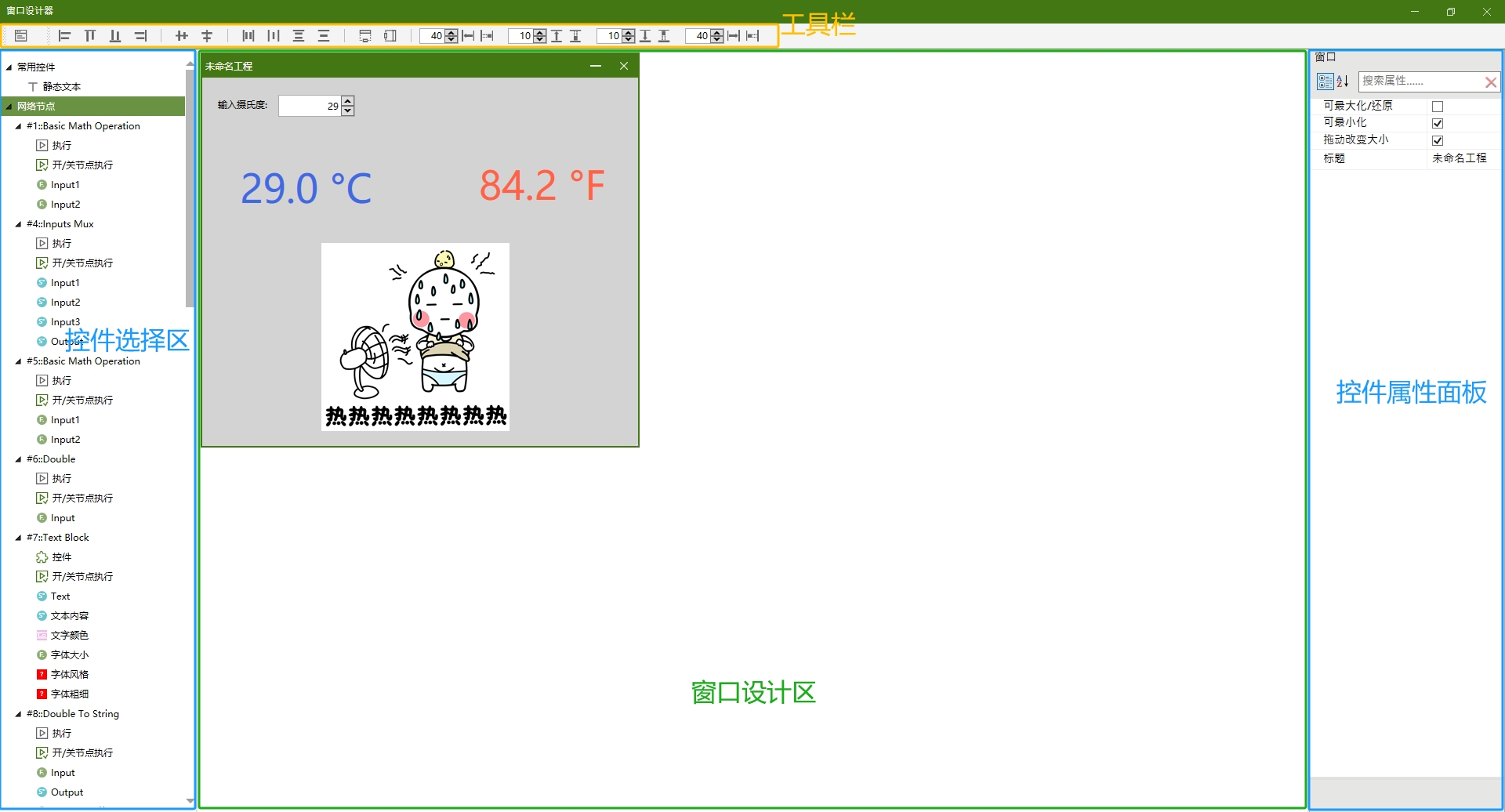

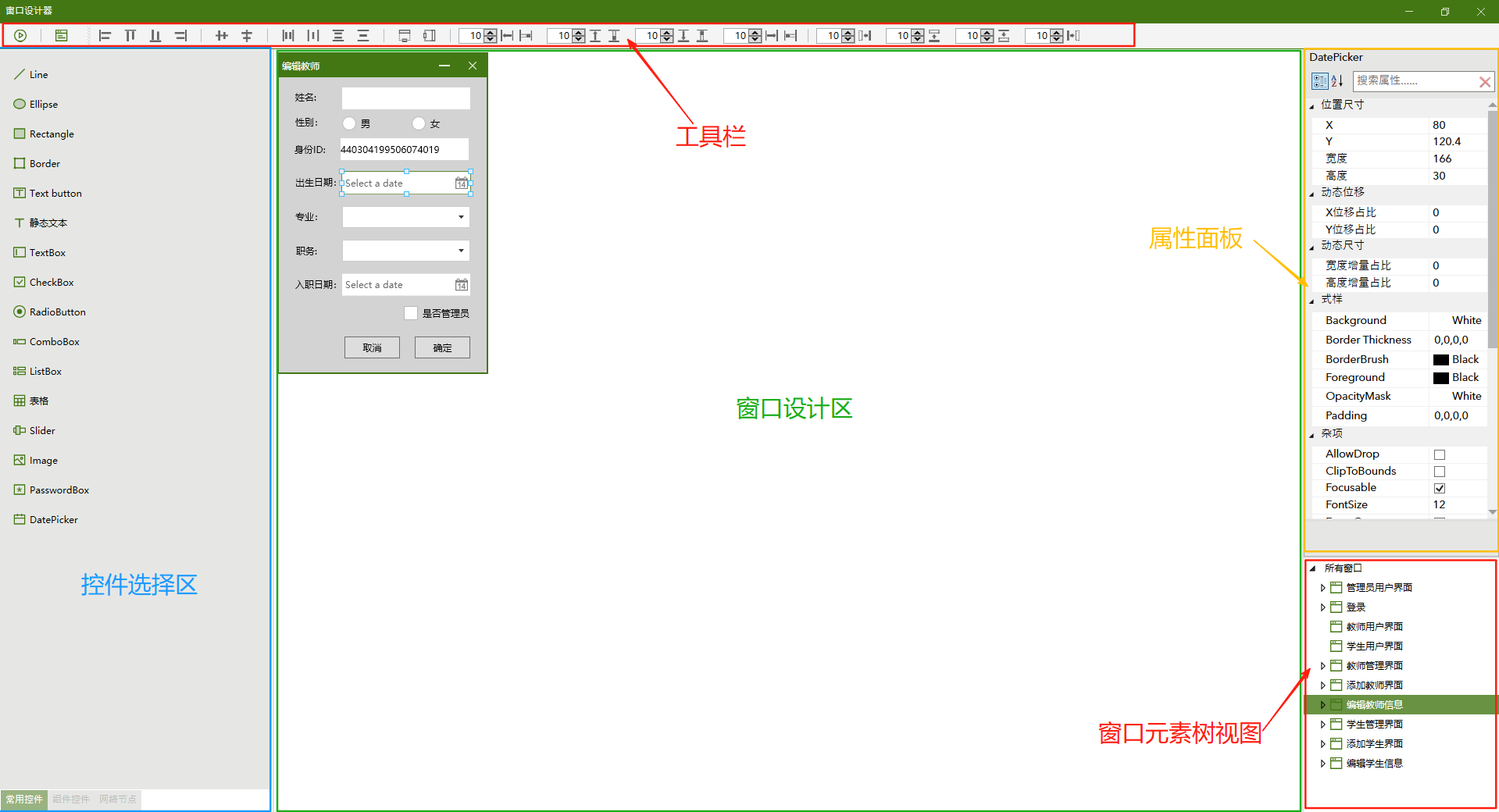

设计器窗口布局

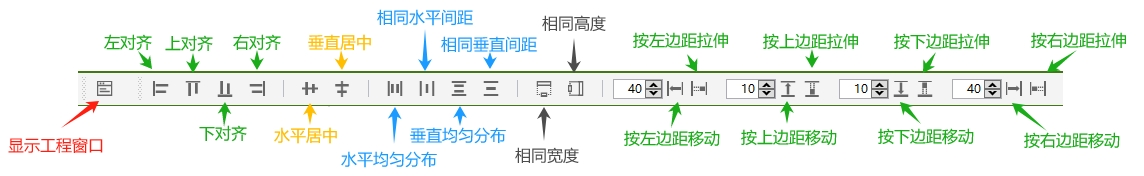

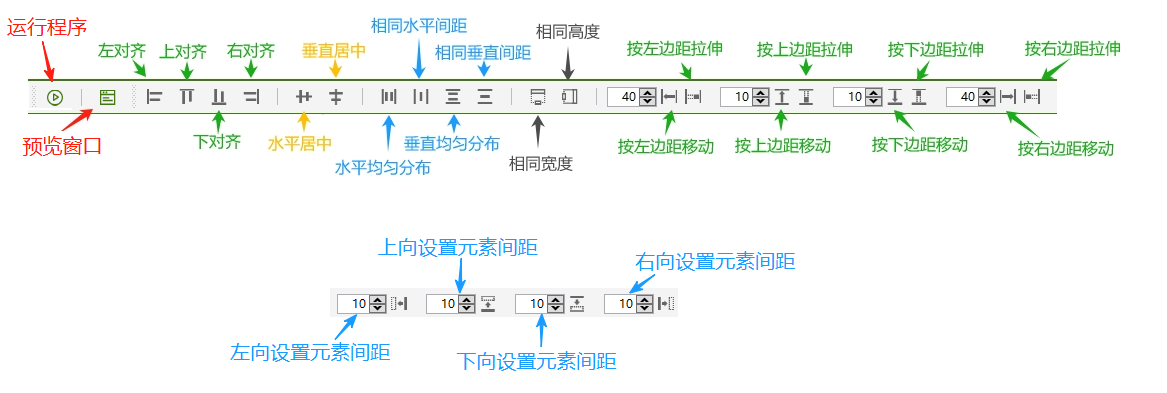

工具栏

窗口运行

• 显示工程窗口：显示设计窗口的运行结果，用于预览窗口设计。

对齐

• 左边对齐: 将多个选择的控件，参考第一个选择的控件，按左边对齐。
• 右边对齐： 将多个选择的控件，参考第一个选择的控件，按右边对齐。
• 上边对齐： 将多个选择的控件，参考第一个选择的控件，按上边对齐。
• 下边对齐： 将多个选择的控件，参考第一个选择的控件，按下边对齐。
• 水平居中/水平中线对齐: 当选择的是一个控件时，将控件在水平方向上居中放置；当选择的是多个控件时，参考第一个选择的控件，所有选择控件的中线水平对齐。
• 垂直居中/垂直中线对齐: 当选择的是一个控件时，将控件在垂直方向上居中放置；当选择的是多个控件时，参考第一个选择的控件，所有选择控件的中线垂直对齐。

间距调整

• 水平均匀分布： 选择多个控件，将最左边的控件到最右边控件之间的空间在水平方向上平均分配，最左端和最右端的两个控件位置不变，其它控件的左边处在分隔点上。
• 相同水平间距： 选择多个控件，使各控件的间距在水平方向上相同。此调整只改变中间的控件的水平位置，最左端和最右端的控件位置不会改变。
• 垂直均匀分布： 选择多个控件，将最上边的控件到最下边控件之间的空间在垂直方向上平均分配，最上端和最下端的两个控件位置不变，其它控件的上边处在分隔点上。
• 相同垂直间距： 选择多个控件，使各控件的间距在垂直方向上相同。此调整只改变中间的控件的垂直位置，最上端和最下端的控件位置不会改变。

尺寸控制

• 相同宽度： 将多个选择的控件的宽度修改为与第一个选择的控件相同。
• 相同高度： 将多个选择的控件的高度修改为与第一个选择的控件相同。

边距设置

• 设置左边距： 设置所选控件（单个或多个）在设计窗口中与窗口左边框的距离。
• 设置右边距： 设置所选控件（单个或多个）在设计窗口中与窗口右边框的距离。
• 设置上边距： 设置所选控件（单个或多个）在设计窗口中与窗口上边框的距离。
• 设置下边距： 设置所选控件（单个或多个）在设计窗口中与窗口下边框的距离。

注意：在设计窗口的控件的位置布局都是静态布局，也就是说，当改变窗口的大小时，控件的位置和大小并不随窗口的尺寸变化进行调整。要想实现控件位置边距固定，尺寸的适应性扩展可通过设置控件的“动态位移”和“动态尺寸”来实现。 ​

功能节点与控件节点

在窗口设计器中，每个节点下的子项称为一个控件项，拖动一个控件项到设计窗口中，即可生成一个控件项特征的窗口控件。

控件项有三种类型：

1）节点执行状态控件项（开/关节点执行），可用于显示、设置节点是否可执行。

2）数据端口控件项，与节点数据关联，可用于显示、修改节点端口的数据。

3）节点操作控件项，对于功能节点，此控件项名为“执行”，它能创建一个窗口按钮，点击即执行节点功能； 对于控件节点，此控件项名为“控件”，它能在窗口中创建一个控件的显示实例。

窗口属性

在设计窗口上点击鼠标，即可显示窗口的属性面板，用户可设置窗口的标题，窗口尺寸控制等属性。

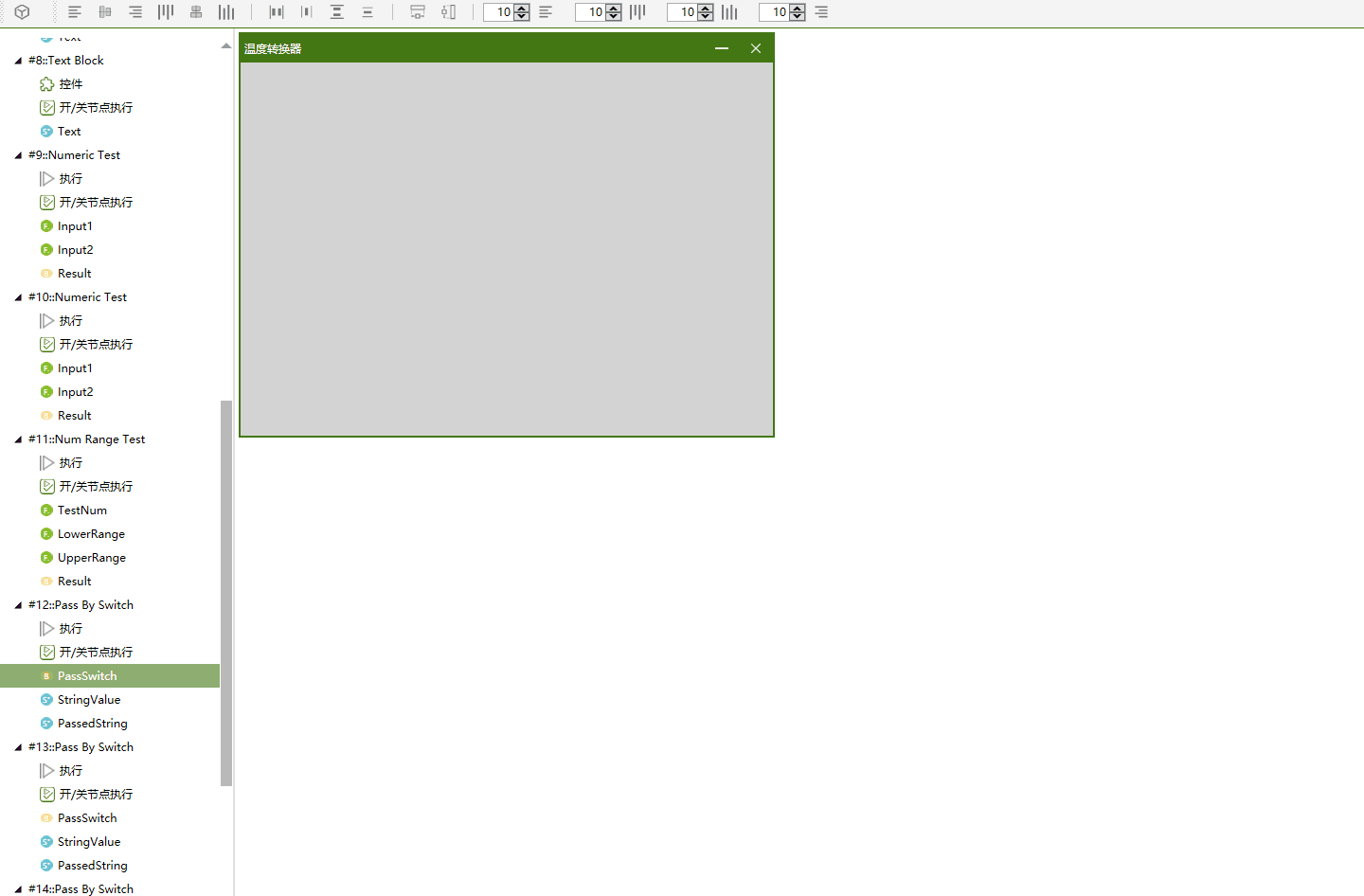

添加窗口控件

在控件选择区中选择一个控件项，然后拖拽它到设计窗口中，即可生成一个窗口控件，控件的类型决定于控件项的数据类型。

从输入端口创建的控件一般是可以支持编辑修改的，从输出端口创建的控件通常是只读的，只能显示数据，不能修改数据。

有些控件项可以创建多种类型的控件，此时用户可以根据需要选择控件类型。

除了节点的控件项，用户还可以从常用控件中选择所需要的控件。

控件项创建窗口控件示例：

节点控件项	创建的窗口控件
字符串型的输入端口	文本输入框
字符串型的输出端口	文本显示块
数值输入端口	数字微调旋钮
布尔值输入端口	复选框
节点“执行”	按钮
节点“控件”	组件控件实例

选择控件

通过单击来选择控件，控件被选中后，会在周围出现包围选择框，指示可在八个方向上调整控件的尺寸大小。

选择多个控件：按下Ctrl键，点击多个控件，即可将多个控件选中。

控件取消选择

两种方式：

1) 在窗口空白处单击。

2）选择另一个控件。

删除窗口控件

要删除须先选择控件，然后在右键菜单中选择“删除”即可。

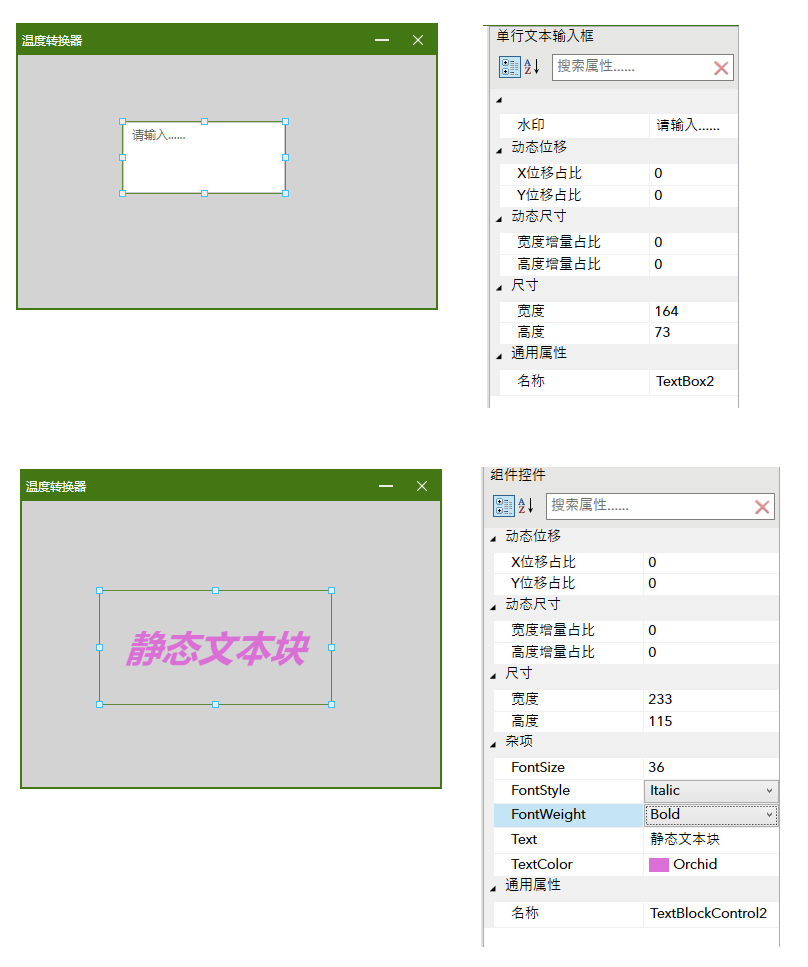

控件属性

选择一个控件后，在属性面板中自动切换为显示当前选择控件的属性。任何控件，它们都有共同的属性：名称、尺寸、动态位移、动态尺寸等。 不同的的控件类型，还有其特有的属性项，比如：对于文本输入框，有属性“水印”。对于“静态文本”界面控件，则是属性“文字颜色”、“文字大小”，“字体粗细”等。

调整控件位置与尺寸

选中控件后，拖动鼠标即可改变控件的位置。

将鼠标指针移动到选择框的边或角的小滑块上，待鼠标指针变为两个方向的箭头时，就可以拖动来修改控件在对应方向上的大小了。

当选择了多个控件时，可以通过工具栏中的“对齐”、“间距调整”、“尺寸控制”按钮方便地美化界面控件布局。

控件布局窗口适应性设置

每个控件都有两个属性：“动态位移” 和 “动态尺寸”，这两个属性只有在窗口的大小可以变化时才有意义。当窗口大小变化时，这两个属性控制了控件的位置和尺寸变化。 设窗口改变大小后，宽度变化量：∆Width， 高度变化量：∆Height

控件位置：

X = X + ∆Width × X位移占比; Y = Y + ∆Height × Y位移占比

控件尺寸：

宽度 = 宽度 + ∆Width × 宽度增量占比； 高度 = 高度 + ∆Height × 高度增量占比

在一个界面中，通过设置各控件的动态位移和动态尺寸，可以实现的布局效果有：

• 控件固定右边距和下边距，也即右对齐或下对齐

• 控件水平或垂直方向上的拉伸

• 水平或垂直方向上的三栏或多栏分布

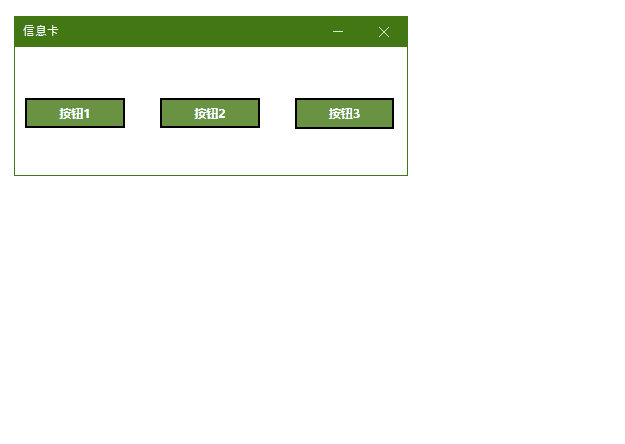

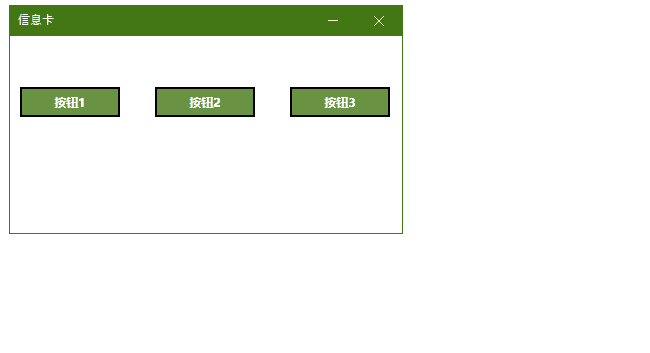

示例（简写：∆X: X位移占比，∆Y：Y位移占比，∆Width: 宽度增量占比，∆Height：高度增量占比）

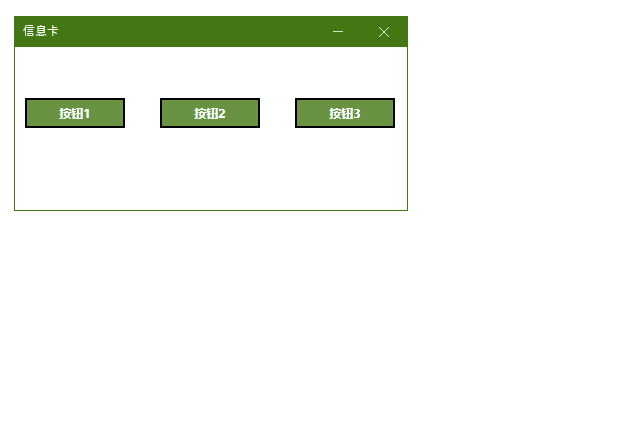

布局类型(水平方向)	动态位移	动态尺寸	效果
无位移 无拉伸	按钮1：∆X:0, ∆Y:0 按钮2：∆X:0, ∆Y:0 按钮3：∆X:0, ∆Y:0	按钮1：∆Width:0, ∆Height:0 按钮2：∆Width:0, ∆Height:0 按钮3：∆Width:0, ∆Height:0

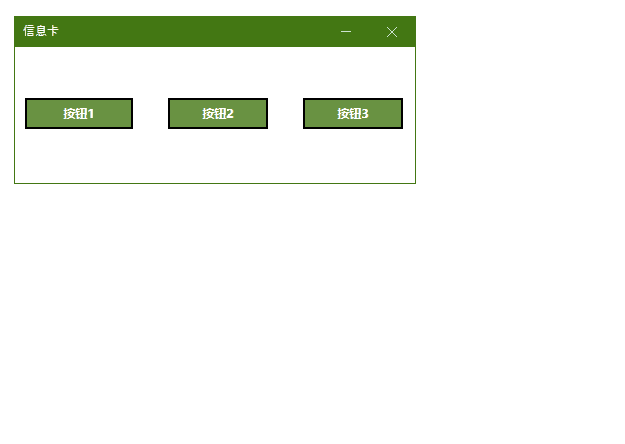

左对齐 右侧拉伸	按钮1：∆X:0, ∆Y:0 按钮2：∆X:0, ∆Y:0 按钮3：∆X:0, ∆Y:0	按钮1：∆Width:0, ∆Height:0 按钮2：∆Width:0, ∆Height:0 按钮3：∆Width:1, ∆Height:1

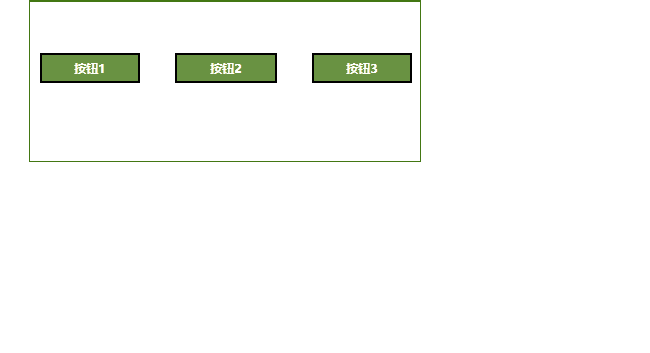

两侧对齐 中间拉伸	按钮1：∆X:0, ∆Y:0 按钮2：∆X:0, ∆Y:0 按钮3：∆X:0, ∆Y:0	按钮1：∆Width:0, ∆Height:0 按钮2：∆Width:0, ∆Height:0 按钮3：∆Width:1, ∆Height:1
右对齐 左侧拉伸	按钮1：∆X:0, ∆Y:0 按钮2：∆X:1, ∆Y:0 按钮3：∆X:1, ∆Y:0	按钮1：∆Width:1, ∆Height:1 按钮2：∆Width:0, ∆Height:1 按钮3：∆Width:0, ∆Height:1
分栏平均拉伸	按钮1：∆X:0, ∆Y:0 按钮2：∆X:0.333, ∆Y:0 按钮3：∆X:0.666, ∆Y:0	按钮1：∆Width:0.333, ∆Height:0 按钮2：∆Width:0.333, ∆Height:0 按钮3：∆Width:0.334, ∆Height:1

控件可见性控制

在窗口设计器中，还可以设置控件的可见性，可见性有两种：静态，控件一直显示或不显示；动态：控件是否可见，由程序的运行状态控制。 在控件的右键菜单中选择“设置可见性”，即可进入设置：

默认控件的可见性是静态的。

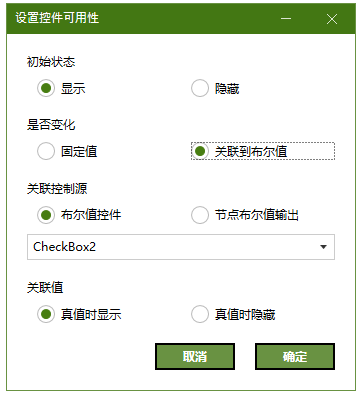

选择“关联到布尔值”，显示关联界面

关联控制源可以是布尔值类型的窗口控件，也可以是某个节点的布尔值类型的输出，我们选择关联到窗口上的“是否为教师”复选框。关联值设为“真值时显示”，当复选框为勾选时，“教师职称”文本控件可见。

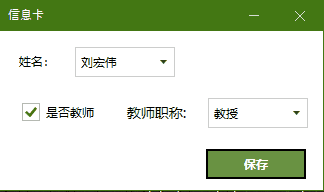

用同样的方法设置“职称类型”组件框，然后点击“显示工程窗口”，得下面的结果。

控件可用性控制

在窗口设计器中，还可以设置控件的可用性，可用性有两种：静态，控件一直可用或不可用；动态：控件是否可用，由程序的运行状态控制。 在控件的右键菜单中选择“设置可用性”，即可进入设置：

默认控件的可见性是静态的。

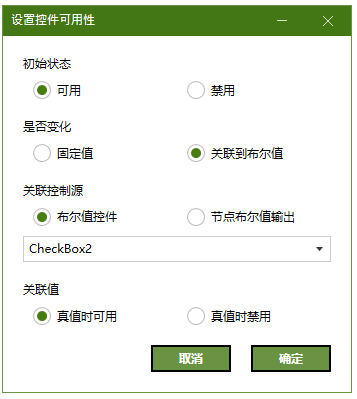

选择“关联到布尔值”，显示关联界面

关联控制源可以是布尔值类型的窗口控件，也可以是某个节点的布尔值类型的输出，我们选择关联到窗口上的“是否为教师”复选框。关联值设为“真值时可用”，当复选框为勾选时，“保存”按钮可用。

设置完成，点击“显示工程窗口”，“保存”按钮只有在“是教师”时才可用。
