组件节点基础

将一个组件拖拽到到工作区，即以所选组件为模板，创建出一个它的实例。组件实例称为组件节点，简称节点。多个节点组织、连接在一起，形成工具的逻辑网络，节点有时也称为网络节点。

创建节点

创建节点的方式有两种：

• 拖拽组件到工作区
• 复制-粘贴已有节点

节点外观

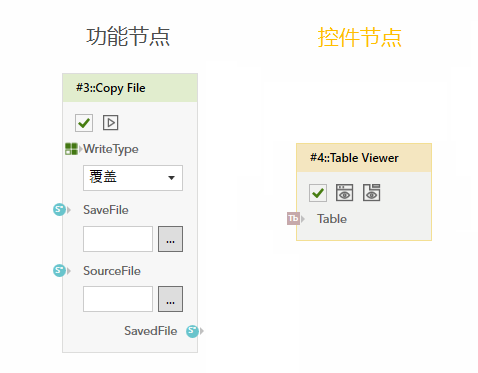

节点有功能节点和界面控件节点，它们在工作区外观有所区别，如下：

两种节点都包括以下几个部分：

1）序号与组件名称

2）状态区：显示节点是否可执行，是否在监听。

3）操作区：包括执行节点、预览控件、启动/结束监听。

4）输入端口，包括三种端口：启用/禁用控制、执行信号输入（Tick In）、数据输入。

5）输出端口，包括两种端口：数据输出、节点执行信号输出（Tick Out)。

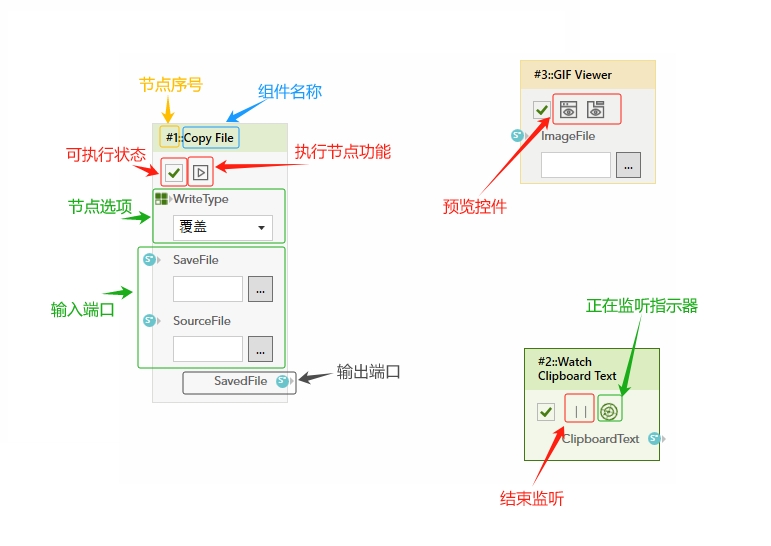

标示如下：

信号端口显示/隐藏

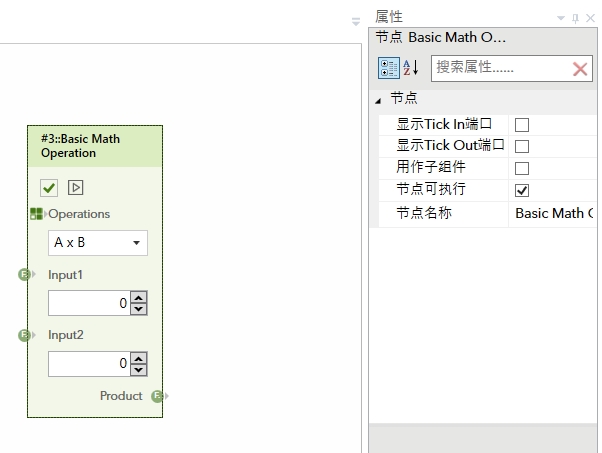

默认情况下，节点的“Tick In”和"Tick Out"端口是不显示的，这两个端口的显示和隐藏可以通过属性来修改。

信号端口可见性	节点外观	属性设置

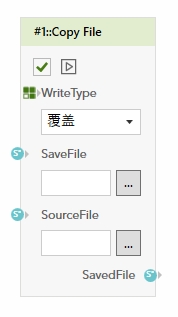

不显示信号端口（默认）

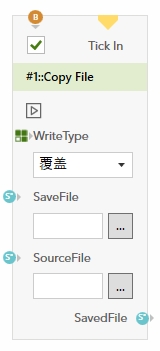

显示输入信号（Iick In）端口

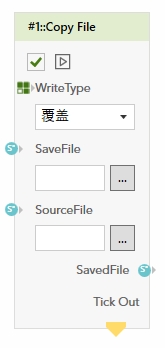

显示输出信号（Tick Out）端口

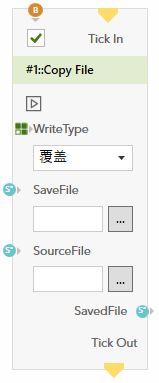

显示所有信号端口

选择节点

在节点上点击鼠标左键，即可选择节点，被选择的节点会高亮显示。

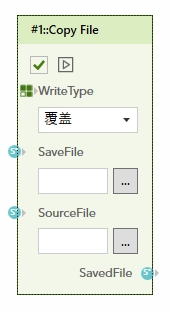

节点类型	未选择	已选择
功能节点
控件节点

移动节点

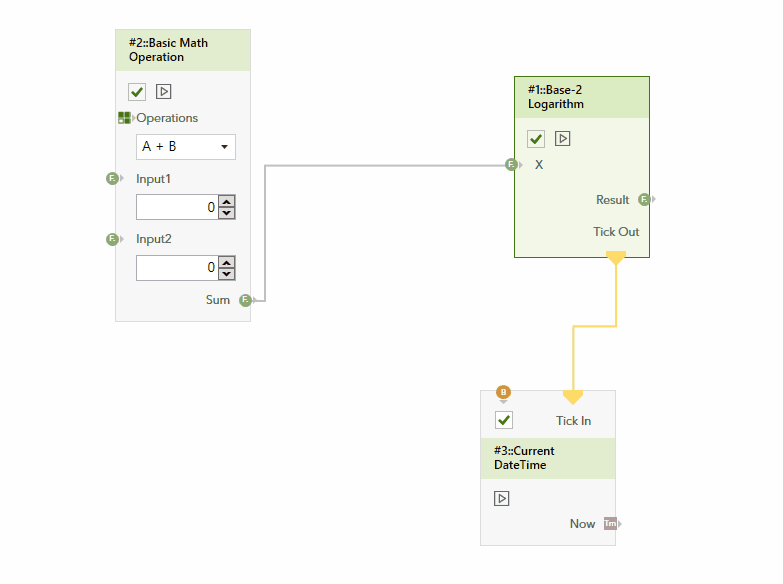

选择节点，然后拖动就可以移动它，节点的连接线也会自动跟随，从而让节点网络得到一个比较合适的布局。

删除节点

要删除节点，须先将其选中，然后选择两种方式之一：

1. 键盘按“Delete”键。

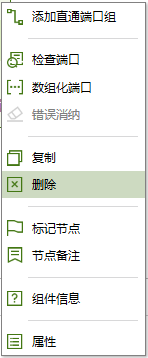

2. 节点右键菜单选“删除”。

执行节点

执行节点功能有三种方式：

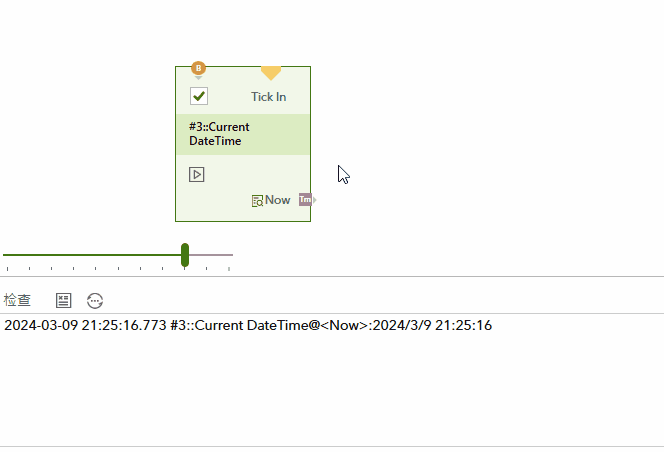

1. 手动执行，点击节点的的执行按钮。

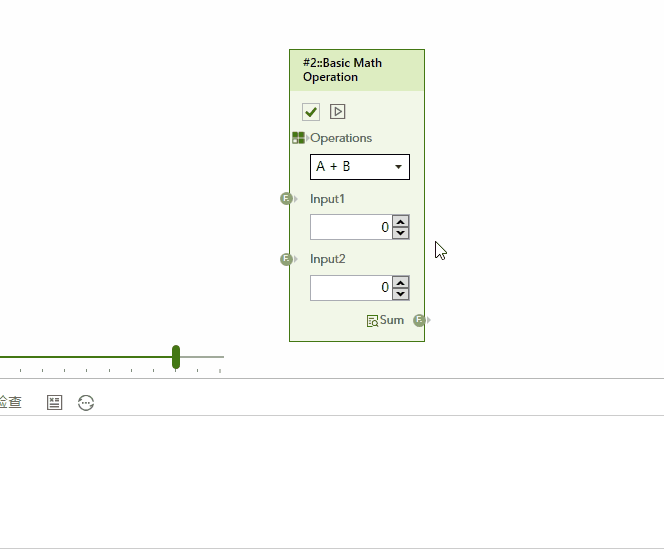

2. 当输入端有新数据输入，触发节点自动执行。

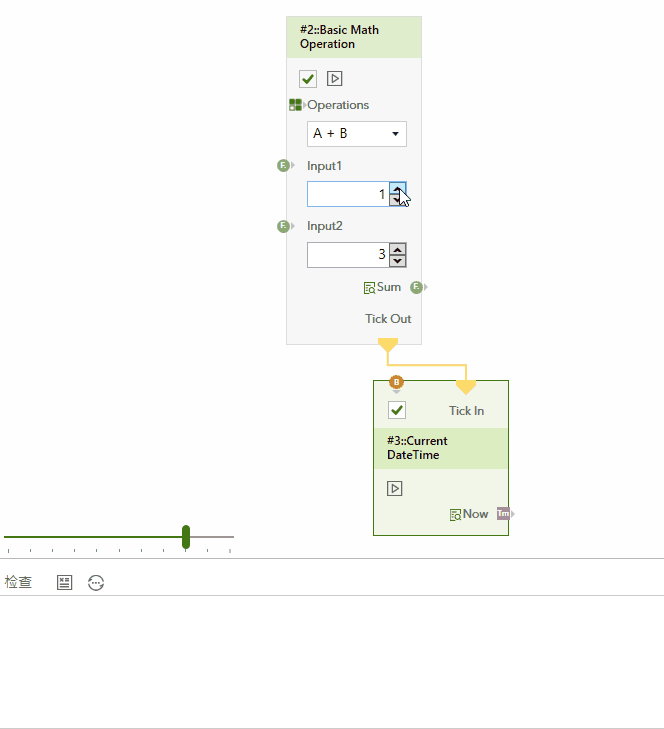

3. Tick In端口输入信号，命令节点执行。

连接节点

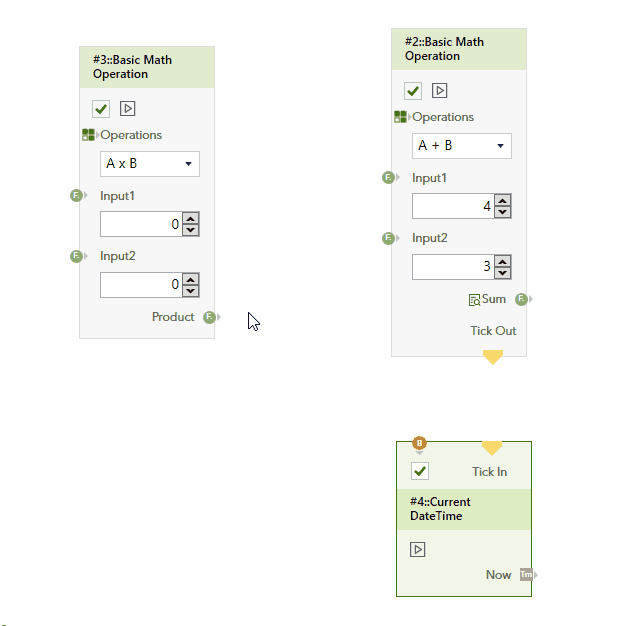

在一个节点的输出端口上按下鼠标左键，拖拽出现连接线，连接到另一个节点的输入端口，即可建立节点间的连接，形成数据从一个节点流入到下级节点的数据链路。

断开连接

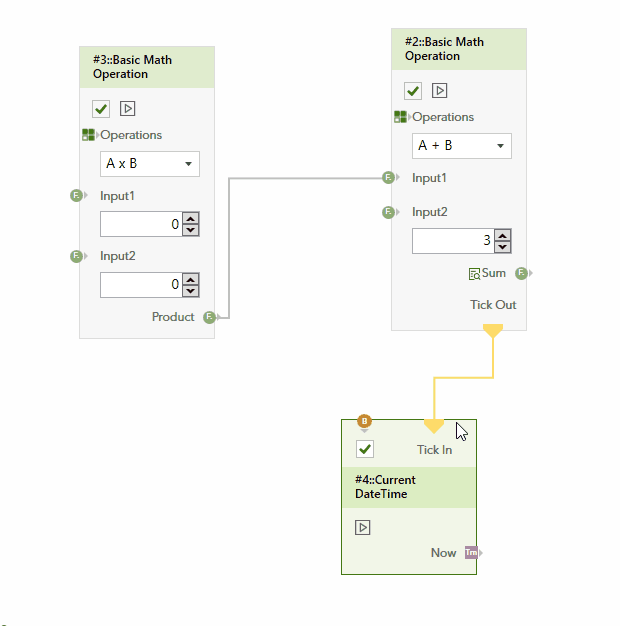

要断开一个连接，有两种方式：

1. 在连接线的输入端口处拖拽鼠标。
2. 连接线的任一端口的右键菜单中选择“断开连接”。

调试节点

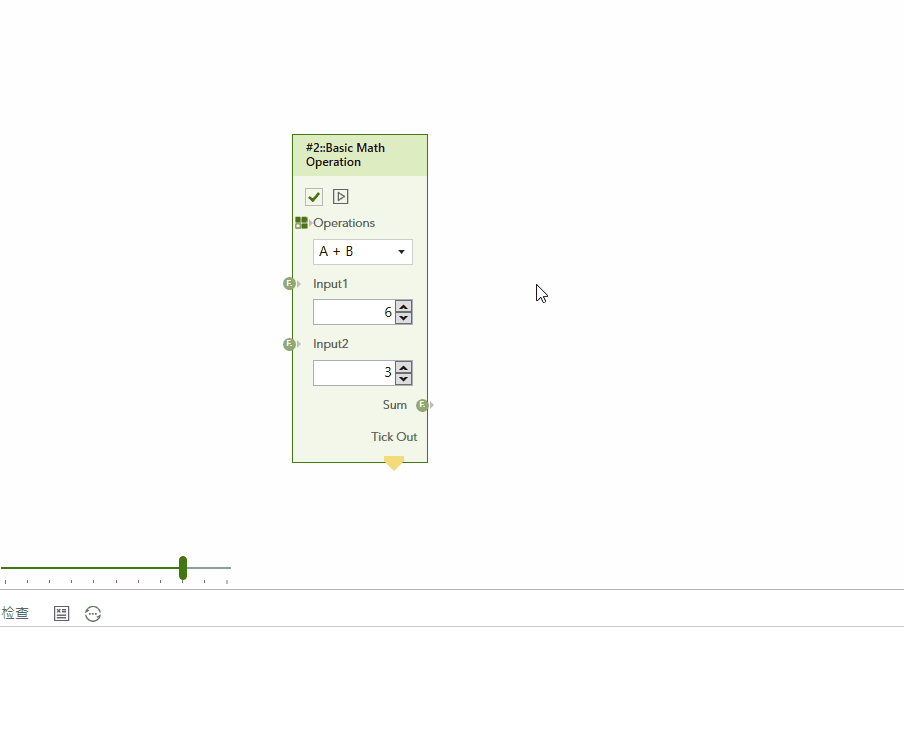

通过观察和对比节点各端口数据的变化，可实现对单个节点运行状况的调试和检查，进而可调试整个节点网络的运行情况。 节点默认情况下是不检查任何端口的，通过节点右键菜单的“检查端口”，可以选择要观察的端口，节点对应端口也会指示出被检查状态。

节点属性

在节点的右键菜单中选择“属性”，即显示出节点的属性面板。每个节点都有通用的属性，

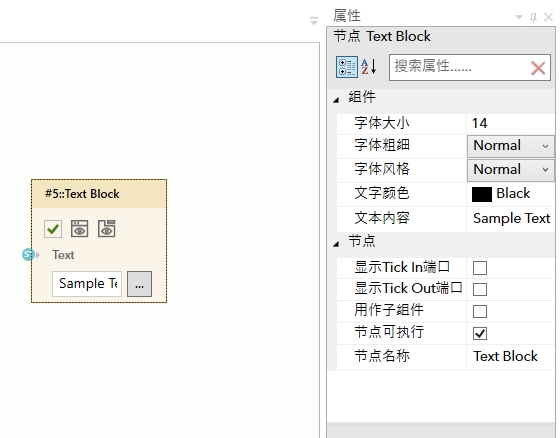

有些节点，还有组件自身相关的特有属性，比如下面是Text Block组件节点的属性：
